目前，通風空調系統采用水泵、風機和大型制冷設備，運行振動程度不同。施工中應采用有效的減振方法，防止振動損壞設備、基礎和管道。本文介紹了施工中最常見的減振方法和施工技能。

設備的減振：

通風空調系統設備較多，振動程度或強或弱，一般帶旋轉機構的設備需要減振。

這些設備主要有以下幾種：

冷水機組及空調機組減振

由于冷水機組和空調機組都有一定的減振措施，機組的振動強度一般，實際施工主要采用兩種減振方法：

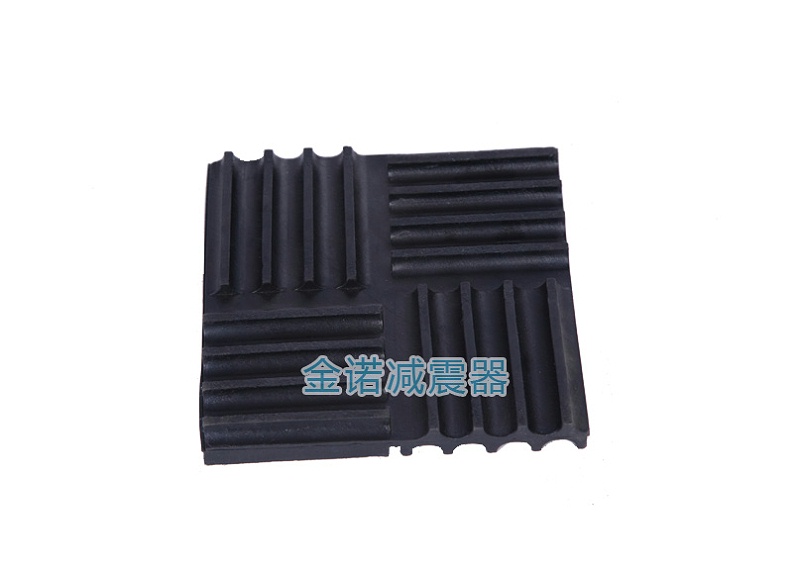

(1)SD型橡膠墊減振

SD橡膠減為彈性材料的SD橡膠減振墊通過硫化硫化表面可降低減振墊的垂直剛度。為提高減振效果，可串聯使用多層減振墊，用金屬板隔開各層。SD型橡膠減振墊采用優質橡膠為材料，有圓形凹陷鏤空、剪切瓦楞形。一般以剪切形式為主，具有固有頻率低、結構簡單、使用方便。為了提高減振效果可將減振墊適合二層、三層、四層串聯使用。適用于水泵、風機、壓縮機、冷水機組、柴油機組等機械設備消極減振。

橡膠減振墊適用于設備與基礎接觸面較大的設備減振，

(2)ZTA型低頻大載荷阻尼彈簧減振器

該減振器由大直徑組合彈簧、阻尼套、上下橡膠摩擦減振墊、殼體上下橡膠復合墊等組成。它具有固有頻率低、減振效率高、載荷大、穩定性好的特點，特別是對固體傳聲隔離效果明顯，安裝方便。在-40~110℃的環境下正常工作。固有頻率為1.8~3.6Hz，阻尼比為0.05~0.065。

ZTA型低頻大載荷阻尼彈簧減振器的受力范圍。

根據機組的重量，選擇相應型號和數量的減振器均勻布置在機組支架和基礎之間。如果機組有明顯的偏差，減振器的間距和數量可以根據重量進行調整，以達到最佳的減振效果。

減振器的質量問題很容易出現：①減振彈簧罩與底座的不同心臟和歪頭現象，導致安裝后減振器力不平衡，長期運行可能導致設備從減振器上滑動。②減振器上下橡膠墊脫落或丟失，導致減振器與基礎摩擦小。隨著設備的振動，設備、減振器和設備基礎相互滑動，也會導致設備滑動。

水泵減振

一般水泵轉速高，振動劇烈，所以水泵的減振是各種設備減振中最典型的。臥式離心式水泵有兩種減振方法：

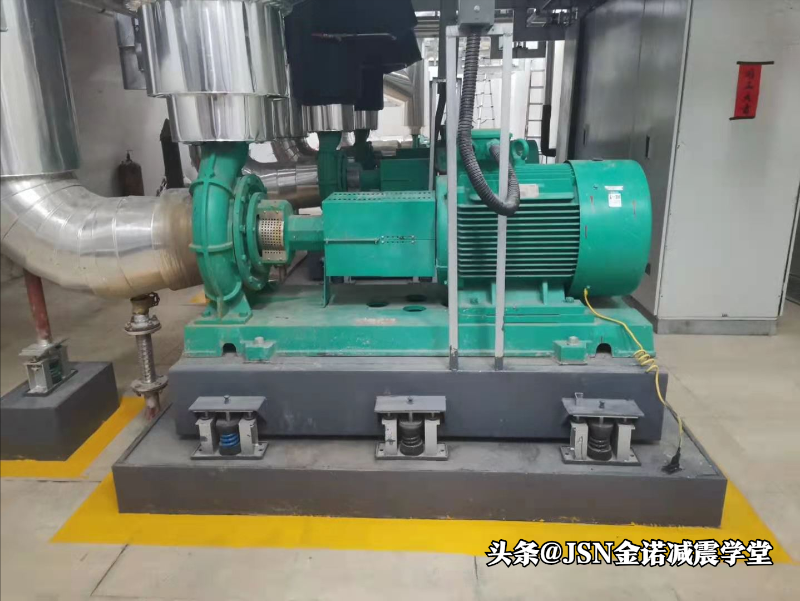

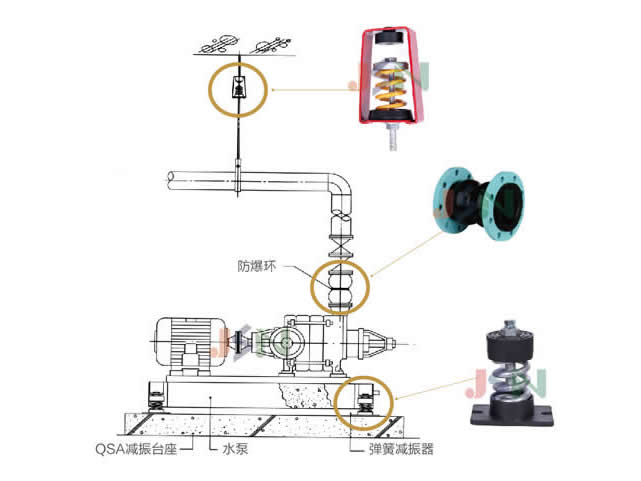

(1)采用減振臺座加橡膠減振墊的形式，見圖。

在這種減振方法中，主要依靠混凝土減振臺的大質量。減震臺座的質量直接關系到減震效果的質量，因此應根據設計尺寸進行預制減震臺座。同時，預制臺座時應預埋吊鉤，以便吊裝減震臺座。安裝橡膠墊后，除去吊鉤。預制減震臺座時，應預埋與水泵地腳螺栓連接的鋼板。地腳螺栓間距、螺栓尺寸和螺栓的高度可根據水泵樣品上的尺寸確定。

風機減振

與水泵類似，風機對減振的要求也很高。減振風扇不僅可以防止振動損壞基礎和風管，還可以防止和抑制部分噪聲。

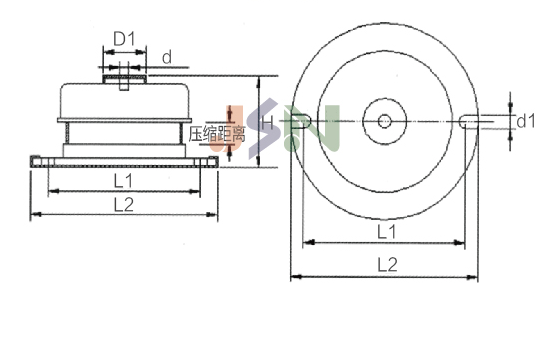

JG型橡膠減振器由金屬件及橡膠體粘貼而成，其彈性體采用軸對稱環狀剪切型結構，本系列產品分4種尺寸結構，10種承載規格，軸向承受額定載荷從10～1280kg，阻尼比大于0.06，對共振的抑制力強。該減振器外形美觀，結構緊湊，與同類型相同規格的隔振器相比結構尺寸小，重量輕，安裝更換方便，工作安全可靠，能在-5℃～+50℃范圍內保持正常工作。JG減振器對800r/min以上回轉及往復機械振動的隔離具有很好的隔振效果。

管道的減振

在上述冷水機組、空調機組和水泵中，連接管道的管徑和質量一般較大，應在管道和設備的進出口設置落地支架。在設計中，設備進出口管道有相應的減振接頭（最常見的是橡膠軟接頭和波紋管補償器），但為了提高減振效果，與設備相連的管道支架應采用減振支架。

彎頭或水平管落地減振支架。

由于立管一般用于水泵立管，立管質量大，需要落地減震支架。在落地支架和鋼管之間增加一層橡膠減振墊，并使用弧形鋼板作為支架。為達到理想的減振效果，應選用成品SD橡膠墊，而不是普通橡膠板。該減振支架具有安裝靈活、設置方便的優點，特別適用于冷水機組的進出口接管。

高空管道吊裝式減振：

在高空布置管道時，還應采取一定的減震措施。橡膠軟連接應安裝在中間，吊架安裝時，最好采用槽鋼支架或圓鋼穿透地板的形式，不符合條件的可采用局部加固方法。

在施工過程中，管道的減振不應因設備的減振而忽視。管道的減振是為了更好地配合設備的減振，減少設備運行和流體運動對基礎和支撐吊架的損壞，防止管道共振，避免管道支架與地面、結構梁和結構柱之間的裂縫。

結論：

采用減振措施是設備和管道長期安全運行的必要條件。一般來說，減振方法的設計沒有嚴格的規定，施工單位的技術人員應根據實際情況進行選擇。
