金諾 · 減振器制造廠家致力于減振隔音抗震解決方案服務

金諾服務熱線400-116-0098 金諾服務熱線13338687395

金諾13年專注隔振噪聲技術研究


三坐標空氣減振器方案
三坐標空氣減振器方案

項目地點:蘇州主干道路側廠房
應用范圍:熱沖床、大行車、 CNC 機床、龍門加工房、模具房、剪板機砂輪機、離心風機、有較重的掛車



項目背景

隨著行業內對產品的精度要求不斷提高,精密儀器就不能因?yàn)槭艿酵饨缯駝?dòng)的干擾,從而影響設備的正常運行,傳統的低頻隔振措施是通過挖槽,做隔離溝來有效的減少周邊大型沖床振動對三坐標設備的影響。但是實際操作起來比較麻煩,效果也不是特別的有效,已經明顯不能滿足三坐標設備的精度,但是通過減振裝置,能有效的把周邊的振動傳導與三坐標進行隔離開來,從而保證設備不受干擾,正常的運行工作。

該企業三坐標受到外界振動源的干擾,測量針頭會因此跳動,影響測量值為案例。金諾通過對機臺振動來源的分析、研究,提出相對應的隔振治理措施。為測量行業中的隔振處理提供技術支持。


振動影響概括
  • 廠房內的環境

    該企業主要做塑膠類,在車間里面有車床和模具房,設備在運行的過程中,噪音和振動會通過空氣和地面?zhèn)鞑サ饺鴺?biāo)測量機上,從而影響其精度。

  • 廠房外的環境

    該廠房位于主干道路側,并且附近還有座橋,在有大貨車通過時,廠房地面會有明顯振動,三坐標測量設備的針頭會隨之?dāng)[動,造成測量精度不準確。

綜上總結:
通過該企業對振動影響三坐標測量零部件的準確性問題進行檢測、分析,結果顯示該受到振動影響的三坐標室內,不管是車間機床模具及主車道的大貨車經過均會對三坐標的測量精度有很大的影響。

通過現場分析,研究發現影響精度的主要來源還是設備運行時對地面的沖擊產生的低頻振動,通過地面?zhèn)鬟f到三坐標底座,使得三坐標的針頭運行過程中出現擺動。


振動影響治理方案及效果

  • 1)使用新型的氣浮式減振器作為隔振裝置處理方案,從而確保該企業三坐標儀器能正常有效的工作。
  • 2)安裝上減振器裝置之后,對減振器平臺上的測量機和底部地面兩個檢探頭同時對車間傳遞過來的振動源進行測試,得到數據
  • 市政交通減振

    01

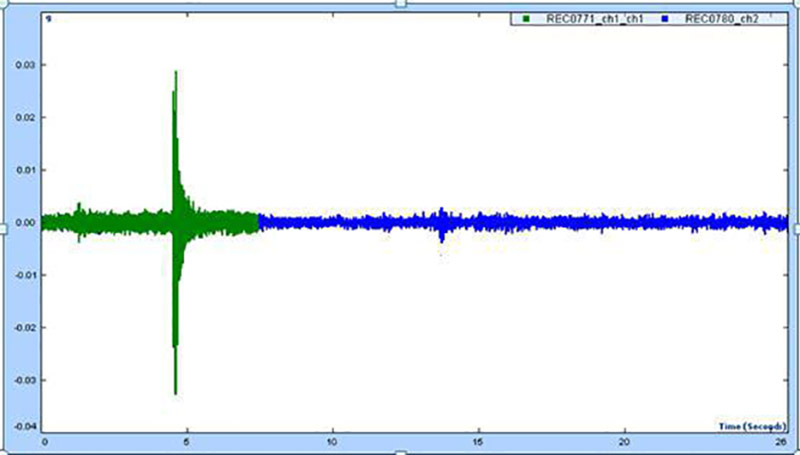

    注:其中綠色部分為測量機地面未減振的振動值,圖中藍色部分為減振器上部測量機臺面上的振動值。

  • 3)根據數據值的對比,我們將絕大部分的低頻振動在我們的減振裝置內部衰減掉了。傳遞到三坐標上的振動,不足以影響三坐標um級別的精度。在后續的測量機運行之后,也不曾出現過正常操作而精度不達標的情況。

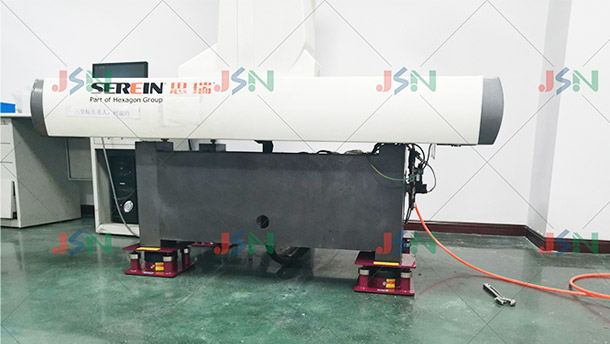

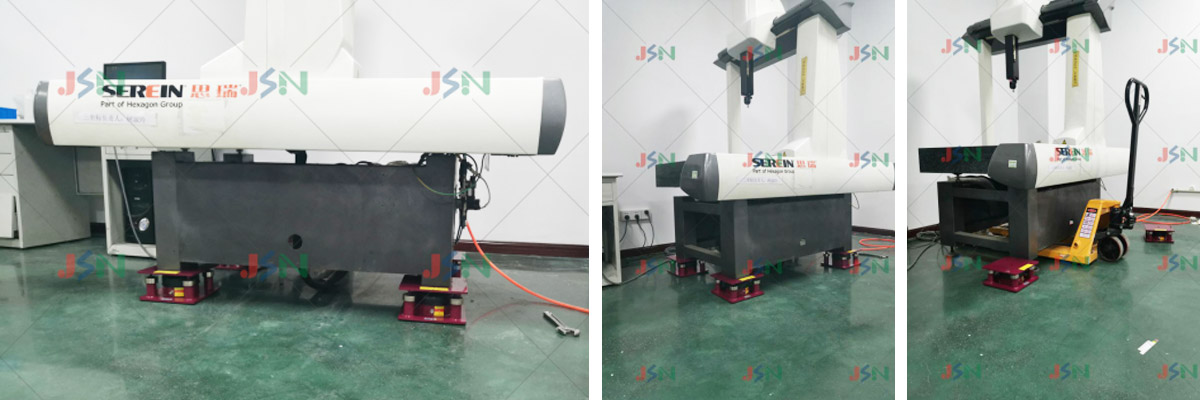

金諾減振產品安裝實例

應用案例



服務支持
現場噪音測量
解決方案定制
產品選型推薦
非標產品定制
產品安裝指導
降噪效率測量

相關案例 / Classic Case
