對于目前的市場,減震臺座主要使用于各類泵。還有風機、空調等工業設備,但屬于少數。從市場反饋來看,90%的客戶在安裝水泵時選擇安裝減震臺座,說明市場認可度還是比較高的。
水泵使用臺座,又稱水泵減震臺座,水泵底座,防震基座。
由于需要安裝減振臺座,存在選型問題。選擇是否正確會影響以下問題:
1、能否順利安裝?
2、泵的減震效率是否達標?
3、漂亮嗎?
因此,減震臺座的選擇尤為重要,總結選擇的重點:
1.選擇泵臺座的類型。
減振臺座一般分為盤托式和嵌入式兩種。兩者的選擇取決于現場環境,沒有特殊要求,一般選擇嵌入式減震臺座,成本低于盤托式減震臺座。若現場有高度限制,一般選擇盤托式減振臺,可解決高度限制問題。但無論選擇哪種臺座,從減震效率等技術角度來看,差別不大。
2.減震臺座的最大尺寸。
如果選擇嵌入式減震臺,臺座的尺寸可以小于或等于設備基礎的尺寸。如果是盤式減震臺,臺座的尺寸包括臺體和側腳,總尺寸小于或等于設備基礎尺寸。
3.泵座的常規尺寸。
臺座尺寸應大于泵底座尺寸,每側尺寸增加值為300mm;
4.減振臺座(惰性快)與泵的重量比。
關于泵座的重量、規范和顧問的技術規范有明確規定:
根據CECS5984水泵隔振技術規定,惰性快的重量不應小于水泵機組的總重量,一般應為水泵機組總質量的1.0~1.5倍;
泵安裝標準16K702:混凝土隔振臺座重量不得小于設備重量的2倍;
以新標準或滿足顧問的技術要求為準。
一般機電顧問技術規范要求如下:
混凝土慣性基座。
A.混凝土慣性基座應澆筑在鋼梁或鋼槽制成的鋼框架內,以增強基座的剛度,避免基座變形。驅動和驅動設備的對位誤差或?qū)⑼鈶?yīng)力傳遞給設備?;仨毰鋫涓叨葴p少支架、混凝土強化設施和設備安裝固定螺栓。
b.混凝土慣性基座的厚度應根據設備供應商的建議和要求提供,但厚度不得小于150mm或基座最長尺寸的1/12,除特殊情況外,厚度一般不得超過300mm。
c.混凝土慣性基座最基本的強化要求是在基座底部40mm以上敷設13mm鋼筋或角鋼條,以150mm間距縱橫交錯焊接,或根據實際結構增加強化設施。
d.除特別注明外,整個混凝土慣性基座的重量必須是所支撐設備總重量的2-3倍。
5.混凝土基礎的尺寸定義。
泵混凝土基礎尺寸應大于泵座尺寸,每側尺寸增加值不小于150mm;混凝土基礎高于建筑物完成面高度不小于100mm;
6.限位器的選擇。
限位器的安裝主要是限制泵振動產生的水平位移,但位移很小,安裝主要取決于客戶的具體要求。
7.減震效率、振動傳遞率等參數的計算。
通過計算上述參數,選擇減振器,驗證振動是否達到共振?減震效率是否符合要求。
8.動返力計算。
該力值的計算主要與配套減振器的選擇有關。減振器的選擇是否正確,直接關系到泵的減震效率等參數是否達標。動返力計算復雜,需要泵的揚程、流量、出口值等參數。
通過掌握上述關鍵點,解決了減震臺座選型問題。

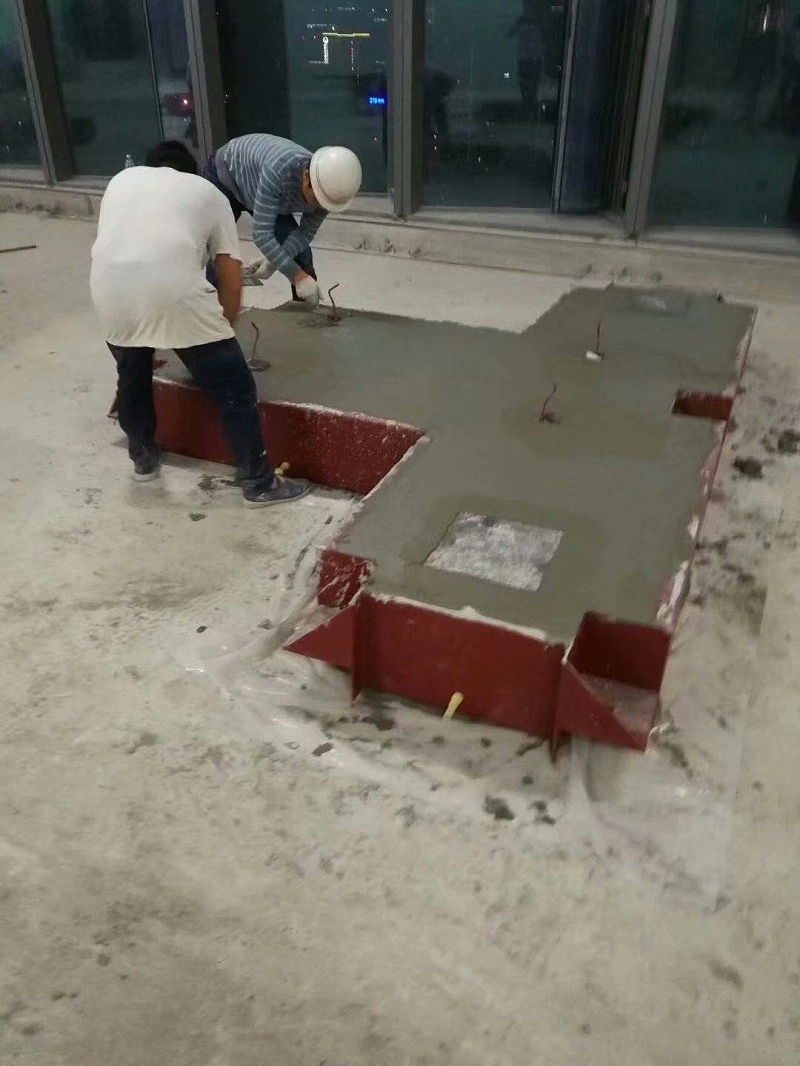

現場減震臺座一般由現場施工單位根據技術要求定制或現場制作。
